Máy cắt không khí ACB là gì? Nguyên lý hoạt động của ACB
Máy cắt không khí ACB được ứng dụng nhiều trong các hệ thống phân phối cho các công trình xây dựng, dân dụng,… ACB đảm bảo tính cung cấp liên tục và độ tin cậy dòng cắt cao.
Vậy ACB là gì? Nguyên lý hoạt động của nó ra sao? cùng LongVan tìm hiểu nhé.
Máy cắt không khí ACB là gì?
Máy cắt không khí ACB là một khí cụ điện dùng để đóng cắt và bảo vệ các thiết bị điện trước những sự cố như: quá tải, ngán mạch.
ACB thì có cấu trúc phức tạp về mặt kết cấu, nhưng lại đơn giản về mặt công nghệ. ACB đòi hỏi công tác bảo trì, bảo dưỡng định kỳ nghiêm ngặt. Buồng dập hồ quang chế tạo theo kiểu khí nén kết hợp với các tấm ngăn bằng thủy tinh hữu cơ. Các lá thép xẻ rãnh hình V và các cuộn dây tạo từ trường để kéo dài hồ quang.
Nguyên lý hoạt động
ACB được dùng để cắt điện tổng phía hạ áp của trạm biến áp phân phối điện. Đồng thời ACB có thể dùng làm máy cắt chủ cho đường dây ra ngoài.
Máy cắt không khí ACB rất linh hoạt, có thể lắp đặt trên tường, trên giá. Cùng với đó là các phương thức bảo vệ và thao tác hoạt động cũng linh hoạt.
ACB sử dụng luồng không khí nén để thổi tắt hồ quang. Quá trình dập tắt hồ quang diễn ra nhanh do không cần thời gian để tạo ra sản phẩm khí. Nó hoàn toàn phụ thuộc vào tốc độ cắt nhanh của máy cắt.

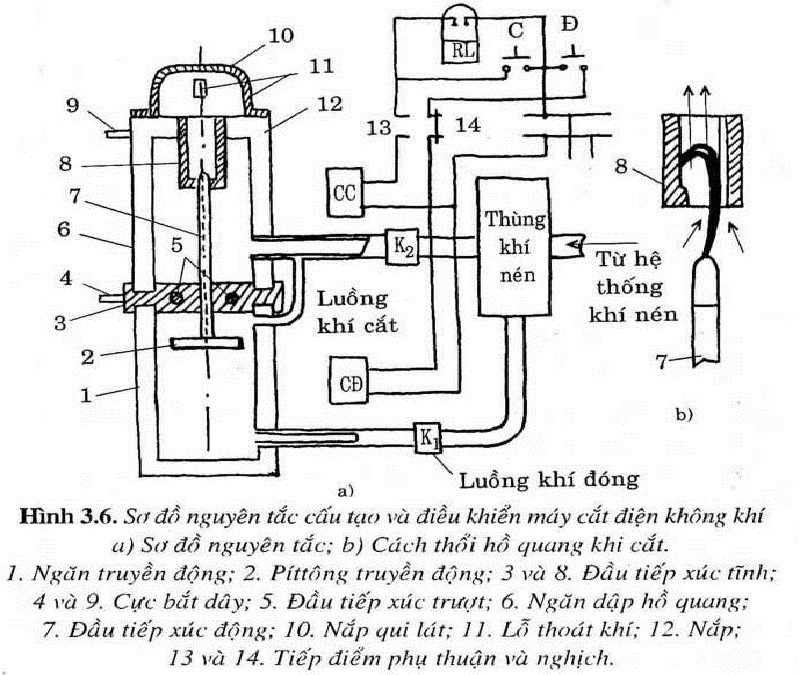

Một ví dụ cụ thể với một sơ đồ cấu tạo của máy cắt không khí ACB
Ngăn dập hồ quang 6 đặt ở phần trên, còn ngăn truyền động 1 đặt ở phần dưới của máy cắt. Khí nén dùng để cắt đi qua van K2 vào ngăn dập hồ quang, và đẩy píttông truyền động 2 đi xuống phía dưới. Lúc đó, đầu tiếp xúc động 7 rời khỏi đầu đĩnh 8, làm xuất hiện hồ quang. Một luồng khí mạch sẽ phụt qua lỗ của đầu 8, lên nắp qui lát 10 và thoát ra ngoài qua lỗ 11, làm tắt hồ quang.
Để đóng cắt, ta mở van 1 để đưa luồng khí vào ngăn truyền động 1. Píttông 2 được đẩy lên phía trên. Mạch điện sẽ được nối liền theo trình tự: cực 9, nắp 12, đầu tĩnh 8, đầu động 7, đầu trượt 5, đầu tĩnh 3 và cực bắt dây 4. Các tiếp điểm phụ 13 và 14 để báo vị trí đóng/cắt của máy cắt, đồng thời để ngắt dòng được vào cuộn cắt CC và cuộn đóng CĐ. Các nút c và Đ để cắt và đóng, máy cắt từ xa.
Hy vọng bài viết này đã mang lại nhiều thông tin bổ ích cho các bạn.
